Deskripsi: Desain struktur tugas berat, keseimbangan diri kekuatan aksial, cincin dinamis dan statis dapat dengan mudah diganti, baja magnetik sesuai dengan kombinasi bebas kondisi kerja, semua komponen memiliki fleksibilitas yang kuat, desain modular.
Tubuh pompa: Tubuh pompa standar ISO2858
Impeller: Silica sol precision casting, efisiensi air yang lebih tinggi (dengan cincin mulut depan dan belakang)

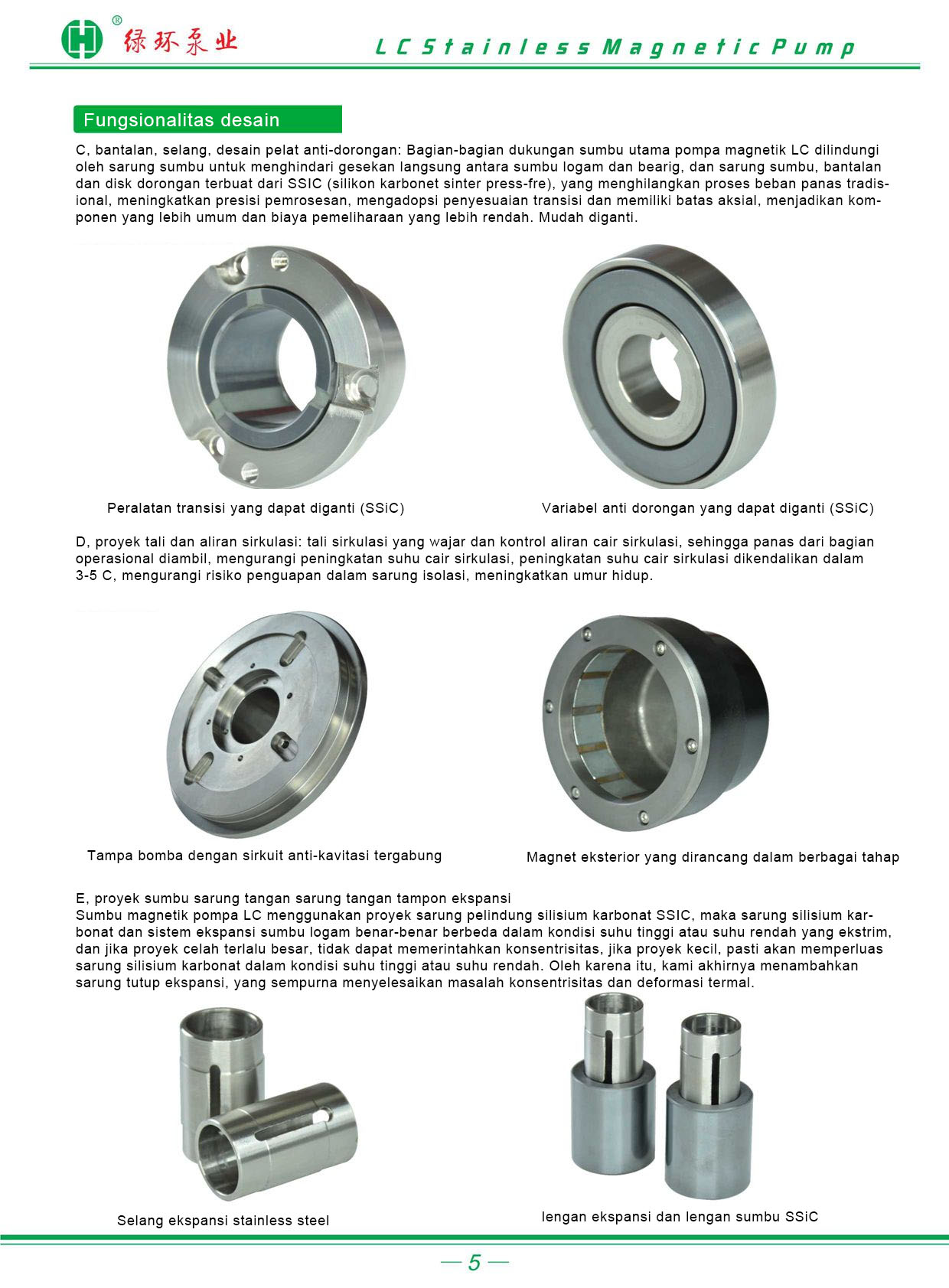

Penutup pompa: Proses khusus digunakan untuk transisi. Kursi bantalan dengan bantalan SSiC, yang sangat tahan aus dan dapat dengan mudah diganti
Cincin anti dorong: Dirancang dengan perakitan cincin anti dorong dan desain cincin penahanan kawat baja, dapat dengan mudah diganti secara mandiri. Impeller dan rotor adalah independen.
Poros pompa: Poros pompa 304 yang diperpanjang + lengan ekspansi + desain lengan SSiC, dengan "bantalan SiC" Pada penutup pompa untuk memakai dukungan, cocok keras, umur yang sangat panjang, dan tidak terbatas oleh suhu, deformasinya dipanggang oleh lengan ekspansi.
Rotor dalam: Desain baja magnetik sesuai dengan kondisi kerja yang berbeda, kombinasi sewenang-wenang, diameter rotor dalam kecil, panjang sumbu, efisiensi torsi transfer yang lebih tinggi, dan kerugian magnetik hampir nol.
Rotor eksternal: Desain baja magnetik multi-tahap dapat digabungkan dengan kondisi kerja yang berbeda, karena diameter luar yang kecil, tong magnetik luar lebih tebal, pelat tekanan magnetik eksternal yang terpisah, sepenuhnya menghilangkan kebocoran magnetik.
Desain struktur khusus: LC memiliki perangkat keseimbangan diri, dapat menggunakan impeller keseimbangan diri air, umur meningkat lebih dari 3 kali.
Fitur desain

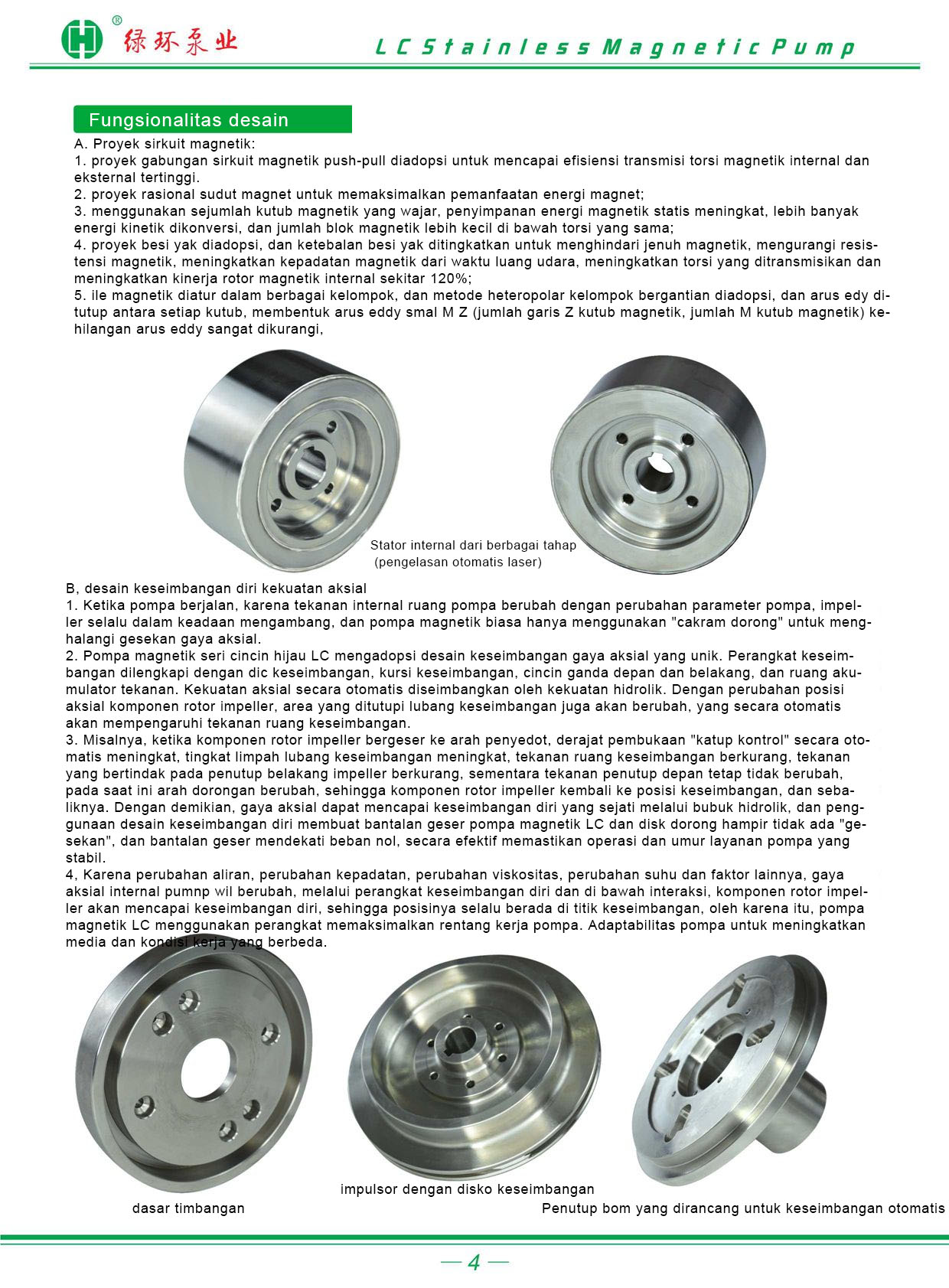

A. Desain sirkuit magnetik:
1. Desain sirkuit magnetik push-pull diadopsi untuk mencapai efisiensi transmisi tertinggi dari torsi magnetik internal dan eksternal.
2. Desain rasional sudut magnetik untuk memaksimalkan pemanfaatan energi magnetik;
3. Menggunakan sejumlah kutub magnetik yang wajar meningkatkan energi magnetik statis, lebih banyak energi kinetik dikonversi, magnetik
blok kurang di bawah torsi yang sama;
4. Desain besi yoke diadopsi, ketebalan besi yoke meningkat untuk menghindari jenuh magnetik, mengurangi resistensi magnetik,
meningkatkan kepadatan magnetik celah udara, meningkatkan torsi yang ditransmisikan, meningkatkan kinerja rotor magnetik internal sebesar 120%;
5. Ubin magnetik diatur dalam beberapa kelompok, metode kelompok bergantian heteropolar diadopsi, dan arus pusaran ditutup antara
setiap kutub, membentuk m * z arus pusaran kecil (z baris jumlah kutub magnetik, m jumlah kutub magnetik) kehilangan arus pusaran sangat berkurang.
Fitur desain
A. Desain sirkuit magnetik:
1. Desain sirkuit magnetik push-pull diadopsi untuk mencapai efisiensi transmisi tertinggi dari torsi magnetik internal dan eksternal.
2. Desain rasional sudut magnetik untuk memaksimalkan pemanfaatan energi magnetik;
3. Menggunakan sejumlah kutub magnetik yang wajar meningkatkan energi magnetik statis, lebih banyak energi kinetik dikonversi, blok magnetik kurang di bawah torsi yang sama;
4. Desain besi yoke diadopsi, ketebalan besi yoke meningkat untuk menghindari jenuh magnetik, mengurangi resistensi magnetik, meningkatkan kepadatan magnetik celah udara, meningkatkan torsi yang ditransmisikan, meningkatkan kinerja rotor magnetik internal sebesar 120%;
5. ubin magnetik diatur dalam beberapa kelompok, metode kelompok bergantian heteropolar diadopsi, dan arus pusaran ditutup antara setiap kutub, membentuk m * z arus pusaran kecil (jumlah baris z kutub magnetik, jumlah m kutub magnetik) kehilangan arus pusaran sangat berkurang.
B, desain keseimbangan diri kekuatan sumbu
1. Ketika pompa berjalan, karena ruang tekanan internal berubah dengan parameter perubahan, impeller selalu dalam keadaan mengambang, pompa magnetik biasa hanya menggunakan "Disk dorong" untuk menghambat gesekan gaya aksial.
2. Pompa magnetik LC mengadopsi desain keseimbangan gaya aksial yang unik. Perangkat keseimbangan dilengkapi dengan cakram keseimbangan, kursi keseimbangan, cincin ganda depan dan belakang, ruang akumulator tekanan. Kekuatan aksial secara otomatis diseimbangkan oleh kekuatan hidrolik. Dengan perubahan posisi aksial komponen rotor impeller, lubang keseimbangan area yang ditutupi juga akan berubah, yang secara otomatis akan mempengaruhi tekanan ruang keseimbangan.
3. Misalnya, ketika komponen rotor impeller bergeser ke arah penyedot, derajat pembukaan "Katup Kontrol" Secara otomatis meningkat, tingkat limpah lubang keseimbangan meningkat, tekanan ruang keseimbangan menurun, bertindak pada penutup belakang impeller menurun, sementara tekanan penutup depan tetap tidak berubah, pada saat ini arah dorongan berubah, sehingga komponen rotor impeller kembali ke posisi keseimbangan, dan sebaliknya. Dengan demikian, gaya aksial dapat mencapai keseimbangan diri melalui daya hidrolik, dan desain keseimbangan diri membuat bantalan geser pompa magnetik LC dan disk dorong hampir tidak ada "gesekan", dan bantalan geser mendekati beban nol, secara efektif memastikan operasi dan umur layanan yang stabil.
4. Karena perubahan aliran, perubahan kepadatan, perubahan viskositas, perubahan suhu dan faktor lainnya, gaya aksial internal akan berubah, melalui perangkat keseimbangan diri dan di bawah interaksi, komponen rotor impeller akan mencapai keseimbangan diri, sehingga posisinya selalu berada di titik keseimbangan, oleh karena itu, pompa LC menggunakan perangkat memaksimalkan kisaran kerja. Adaptasi untuk meningkatkan media dan kondisi kerja yang berbeda.
